Kako promatrati mikrostrukturu električni čistog željeza?

Kao iskusan dobavljač električnog čistog željeza, iz prve sam ruke svjedočio kritičnoj ulozi koju ovaj materijal ima u raznim industrijama, od preciznih strojeva do magnetske zaštite. Jedan od najfascinantnijih aspekata električnog čistog željeza je njegova mikrostruktura, koja značajno utječe na njegova električna i magnetska svojstva. U ovom postu na blogu podijelit ću neke uvide o tome kako promatrati mikrostrukturu električnog čistog željeza, proces koji može pružiti vrijedne informacije za kontrolu kvalitete, istraživanje materijala i razvoj proizvoda.

Razumijevanje važnosti promatranja mikrostrukture

Prije nego što se zadubimo u metode promatranja, bitno je razumjeti zašto je promatranje mikrostrukture električnog čistog željeza toliko važno. Mikrostruktura materijala odnosi se na njegovu unutarnju strukturu na mikroskopskoj razini, uključujući raspored zrna, faza i sve prisutne nedostatke. U slučaju električnog čistog željeza, mikrostruktura može utjecati na njegovu električnu vodljivost, magnetsku propusnost i mehaničku čvrstoću.

Na primjer, fino zrnata mikrostruktura može poboljšati magnetska svojstva električnog čistog željeza, čineći ga prikladnijim za primjene kao što su magnetska zaštita i induktori. S druge strane, krupnozrnata mikrostruktura može smanjiti električnu vodljivost i mehaničku čvrstoću materijala. Promatranjem mikrostrukture možemo identificirati potencijalne probleme s kvalitetom materijala i napraviti potrebne prilagodbe u procesu proizvodnje.

Priprema uzorka

Prvi korak u promatranju mikrostrukture električno čistog željeza je priprema odgovarajućeg uzorka. Uzorak bi trebao biti reprezentativan za materijal koji se ispituje i trebao bi biti pripremljen na način koji minimalizira bilo kakvo oštećenje ili izobličenje mikrostrukture.

1. Rezanje uzorka

   • Upotrijebite odgovarajući alat za rezanje, poput pile ili rezača žice, da izrežete mali komad uzorka električnog čistog željeza. Veličina uzorka ovisit će o vrsti mikroskopa koji se koristi, ali tipična veličina uzorka je oko 10-20 mm u promjeru i 5-10 mm u debljini.
   • Obavezno pažljivo izrežite uzorak kako biste izbjegli prekomjerno stvaranje topline ili mehaničku deformaciju, koja može promijeniti mikrostrukturu.

2. Montaža uzorka

   • Nakon što je uzorak izrezan, potrebno ga je montirati u odgovarajući medij za ugradnju kako bi se osigurala podrška i zaštita tijekom sljedećih koraka pripreme. Uobičajeni medij za montiranje je epoksidna smola, koja se može pomiješati s učvršćivačem i uliti u kalup koji sadrži uzorak.
   • Nakon što se epoksidna smola stvrdne, uzorak se može izvaditi iz kalupa te brusiti i polirati do glatke površine.

3. Brušenje i poliranje

   • Brušenje i poliranje ključni su koraci u pripremi uzorka za promatranje mikrostrukture. Cilj je dobiti glatku, ravnu površinu bez ikakvih ogrebotina ili nedostataka.
   • Započnite brušenjem uzorka pomoću niza brusnih papira sa sve manjom granulacijom, obično počevši od 220 granulacija i završavajući s 1200 granulacija. Pazite da tijekom brušenja koristite dosljedan pritisak i smjer kako biste izbjegli stvaranje neravnih površina.
   • Nakon brušenja, ispolirajte uzorak krpom za poliranje i prikladnom smjesom za poliranje, poput dijamantne paste ili praha aluminijevog oksida. Postupak poliranja treba provoditi pažljivo kako bi se izbjeglo pretjerano poliranje, koje također može promijeniti mikrostrukturu.

4. Graviranje uzorka

   • Jetkanje je kemijski proces koji se koristi za otkrivanje mikrostrukture uzorka. Otopina za jetkanje reagira s različitim fazama i zrncima u materijalu, stvarajući kontrast koji se može promatrati pod mikroskopom.
   • Za električno čisto željezo, uobičajena otopina za jetkanje je mješavina dušične kiseline i alkohola. Uzorak je uronjen u otopinu za jetkanje na kratko vrijeme, obično nekoliko sekundi do nekoliko minuta, ovisno o vrsti otopine za jetkanje i željenoj razini kontrasta.
   • Nakon jetkanja, uzorak treba temeljito isprati vodom i osušiti kako bi se uklonili svi ostaci otopine za jetkanje.

Promatranje mikrostrukture

Nakon što je uzorak pripremljen, može se promatrati pod mikroskopom kako bi se ispitala njegova mikrostruktura. Postoji nekoliko vrsta mikroskopa koji se mogu koristiti u tu svrhu, uključujući optičke mikroskope, skenirajuće elektronske mikroskope (SEM) i transmisijske elektronske mikroskope (TEM).

1. Optička mikroskopija

   • Optička mikroskopija je najčešća metoda za promatranje mikrostrukture električni čistog željeza. Koristi vidljivu svjetlost za osvjetljavanje uzorka i povećanje slike pomoću niza leća.
   • Za promatranje mikrostrukture pomoću optičkog mikroskopa, stavite pripremljeni uzorak na postolje mikroskopa i usmjerite mikroskop na površinu uzorka. Podesite osvjetljenje i povećanje kako biste dobili jasnu sliku mikrostrukture.
   • Optička mikroskopija može pružiti informacije o veličini zrna, obliku i orijentaciji električnog uzorka čistog željeza, kao io prisutnosti bilo kakvih faza ili nedostataka.

2. Skenirajuća elektronska mikroskopija (SEM)

   • SEM je naprednija metoda za promatranje mikrostrukture električnog čistog željeza. Koristi snop elektrona za skeniranje površine uzorka i stvaranje slike mikrostrukture visoke rezolucije.
   • SEM može dati detaljnije informacije o mikrostrukturi od optičke mikroskopije, uključujući topografiju površine, prisutnost bilo kakvih inkluzija ili taloga i elementarni sastav materijala.
   • Za promatranje mikrostrukture pomoću SEM-a, pripremljeni uzorak mora biti presvučen tankim slojem vodljivog materijala, poput zlata ili platine, kako bi se spriječilo naelektrisanje i poboljšala kvaliteta slike.

3. Transmisijska elektronska mikroskopija (TEM)

   • TEM je najmoćnija metoda za promatranje mikrostrukture električnog čistog željeza. Koristi snop elektrona za prolaz kroz uzorak i stvaranje slike visoke rezolucije unutarnje strukture materijala.
   • TEM može pružiti informacije o kristalnoj strukturi, prisutnosti bilo kakvih dislokacija ili nedostataka i atomskom rasporedu uzorka električno čistog željeza.
   • Za promatranje mikrostrukture pomoću TEM-a, pripremljeni uzorak treba istanjiti na vrlo tanku foliju, tipično manje od 100 nm debljine, koristeći tehniku ​​kao što je ionsko mljevenje ili mljevenje s fokusiranim ionskim snopom (FIB).

Tumačenje rezultata

Nakon što se promatra mikrostruktura električnog uzorka čistog željeza, sljedeći je korak tumačenje rezultata. To uključuje analizu veličine zrna, oblika i orijentacije uzorka, kao i prisutnost bilo kakvih faza ili nedostataka.

1. Analiza veličine zrna

   • Veličina zrna je važan parametar koji može utjecati na svojstva električnog čistog željeza. Finozrnata mikrostruktura može poboljšati magnetska svojstva materijala, dok krupnozrnata mikrostruktura može smanjiti električnu vodljivost i mehaničku čvrstoću.
   • Za analizu veličine zrna, upotrijebite softver za analizu slike za mjerenje veličine pojedinačnih zrna na slici mikrostrukture. Veličina zrna može se izraziti u smislu prosječnog promjera zrna ili distribucije veličine zrna.

2. Fazna analiza

   • Električno čisto željezo može sadržavati različite faze, kao što su ferit, perlit i cementit, ovisno o procesu proizvodnje i sastavu materijala. Analizom faza prisutnih u mikrostrukturi možemo odrediti kvalitetu i svojstva električno čistog uzorka željeza.
   • Za analizu faza upotrijebite kombinaciju optičke mikroskopije, SEM i TEM kako biste identificirali različite faze na temelju njihove morfologije, kristalne strukture i elementarnog sastava.

3. Analiza kvarova

   • Defekti kao što su pukotine, pore i uključci mogu značajno utjecati na svojstva električnog čistog željeza. Analizirajući nedostatke prisutne u mikrostrukturi, možemo identificirati sve potencijalne probleme s kvalitetom materijala i napraviti potrebne prilagodbe u procesu proizvodnje.
   • Za analizu nedostataka upotrijebite kombinaciju optičke mikroskopije, SEM i TEM kako biste identificirali vrstu, veličinu i mjesto oštećenja.

Zaključak

Promatranje mikrostrukture električnog čistog željeza važan je proces koji može pružiti vrijedne informacije o kvaliteti i svojstvima materijala. Slijedeći korake navedene u ovom postu na blogu, možete pripremiti odgovarajući uzorak, promatrati mikrostrukturu pomoću mikroskopa i protumačiti rezultate kako biste donijeli informirane odluke o prikladnosti materijala za vašu primjenu.

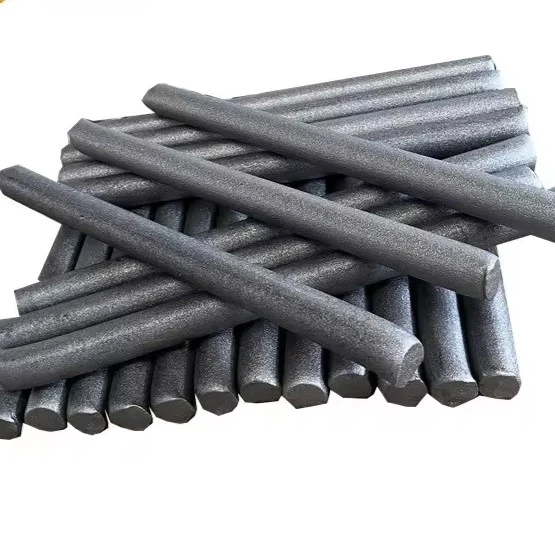

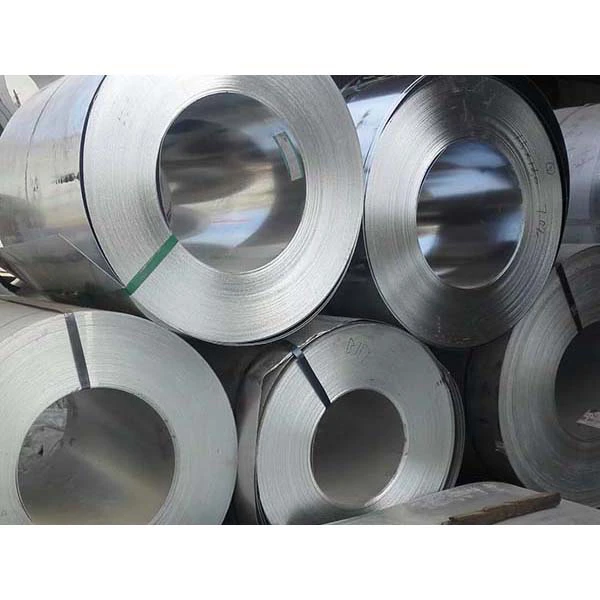

Kao dobavljač električnog čistog željeza, nudimo širok raspon visokokvalitetnih proizvoda, uključujućiZavojnica od čistog željeza za precizne dijelove strojeva,Željezna žica za magnetsku zaštitu, iInduktor od željezne žice. Naši proizvodi proizvedeni su korištenjem najnovije tehnologije i strogih mjera kontrole kvalitete kako bi se osigurala najviša razina performansi i pouzdanosti.

Ako ste zainteresirani saznati više o našim električnim proizvodima od čistog željeza ili želite razgovarati o svojim specifičnim zahtjevima, slobodno nas kontaktirajte. Radujemo se vašem kontaktu i suradnji s vama kako bismo zadovoljili vaše potrebe.

Reference

1. ASM priručnik, svezak 9: Metalografija i mikrostrukture.
2. Callister, WD i Rethwisch, DG (2011.). Znanost o materijalima i inženjerstvo: Uvod. Wiley.
3. Vander Voort, GF (1984). Metalografija: principi i praksa. McGraw-Hill.
